• 軟硬體安裝

    • 軟體安裝

    請開啟iPhone的 App Store,搜尋並下載「iPin Ruler」App。或掃描右邊的QR code進行安裝。

    • App畫面簡介:

    • 硬體安裝

    iOS 8 以上, iPhone5系列之後



    iPhone 7系列,請搭配MagHolder使用,方法如下:

    • 有耳機孔的iPhone,安裝方法如下:

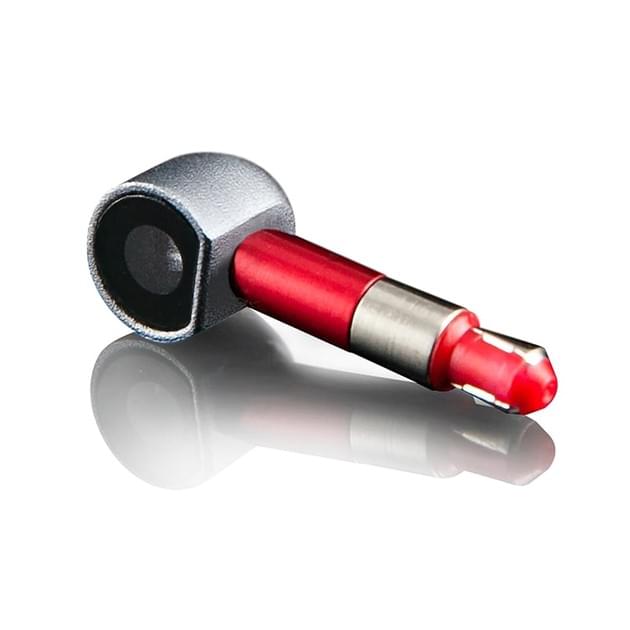

    1. 將iPin雷射光尺插入iPhone的耳機孔,並轉至ON的位置。



    2. ON的位置如圖所示,將「出光面」朝向機背,與相機同向。

    3. 盡量將「出光面」調整至與機背完全平行。

    • 手持注意

  • 使用前校正

    • 第一次使用的客人:請做「標準校正」。

       如何做標準校正?看這邊

    • 已經做過標準校正,但iPin光尺有被轉動過,後續再量測時只需「快速校正」,找回原來的光點位置即可。

       如何做快速校正?看這邊

    • 若發現以「水平」與「垂直」方式測量同樣大小的物件,卻得出明顯不同結果時,請做「傾角校正」。

       如何做傾角校正?看這邊

    • 如果您已經正確完成標準校正以及傾角校正,但仍發現測量結果與實際值有少許差異,您可以試試「微調」功能:(App 2.9版 新增功能)

       1. 微調距離測量值:看這邊

       2. 微調長度測量值:看這邊

  • 距離測量

    測量手機到雷射光點的直線距離。



    1. 在App左上角,按「測量模式 」

    2. 按「Distance」。

    3. 手指輕觸雷射光點所在位置,相機會對該處對焦,並且自動將「對焦框」移到雷射光點處。

    ** 請注意:

    (1) 雷射光點是否完全在對焦框內,且不觸及框邊;

    (2) 對焦是否清楚正確。

    4. 按「拍照測量」。



    5. 若雷射光點正確落在「辨識圈」的圓心處,畫面顯示的數字即為正確的距離量測值。

  • 線段測量

    測量畫面中物件的長度或寬度



    1. 水平線

    2. 垂直線

    3. 對角線

  • 面積測量

    測量畫面中物件的面積

  • 記錄與分享

    iPin雷射光尺除了快速地幫助您測得距離和尺寸大小之外;測量所得的結果不但能儲存在相簿中,還能快速的分享給朋友家人同事。

    還不僅如此,好友們也能先行下載iPin雷射光尺App,在他們自己的iPhone上使用您方才傳給他們的圖片,自行拉取測量他們所想知道的長度!

    換句話說,只要使用App拍下圖片,到哪都能把圖片叫出來,輕輕鬆鬆拉出您想知道的長寬高!

    1. 記錄測量結果

    1.1 當您完成一次測量後,可以按「File / Save」儲存您的結果。有兩種格式可以儲存:
    (1) Editable: 儲存後可再次叫出,進行該圖範圍內的測量。儲存前畫面上所顯示的距離數字等,不會儲存在畫面中。
    (2) Fixed: 將圖中標示的距離數字一併儲存於畫面中。

    1.2 您亦可以於「設定」中選擇「自動存檔 on」。如此,之後每次的測量結果都將以Editable格式儲存於相簿中。

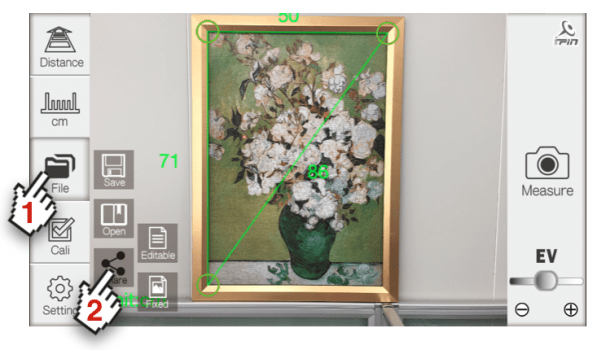

    2. 分享與接收測量結果

    2.1 當您完成一次測量後,也可以按「File / Share」分享您的結果。有兩種格式可以分享:


    (1) Editable: 儲存後可再次叫出,進行該圖範圍內的測量。儲存前畫面上所顯示的距離數字等,不會儲存在畫面中。



    (2) Fixed: 將圖中標示的距離數字一併儲存於畫面中。

    2.2 您也可以直接從「相簿」中將之前儲存的測量檔案分享出去。



    **請注意:若您要讓您分享的對象也能用iPin Ruler App打開且再量測您的圖,請務必以「原完整尺寸」傳送該圖檔。壓縮過的圖檔將無法在iPin Ruler App上重現正確的測量結果。



    2.3 接收到別人分享的iPin Ruler App測量結果圖檔時,請先將圖檔存於「相簿」中,再由iPin Ruler App的「File / Open」叫出即可觀看或進行再量測(若原圖是Editable格式),如下節所示。

    3. 打開分享或已存的檔案

    按「File / Open」可以把儲存在「相簿」中的圖檔叫出,若是未經壓縮的原始Editable格式,您可以在iPin Ruler App上進行「再量測」。否則只能觀看。

  • 系統設定

    點擊iPin Ruler App左下方的「Setting」可進入App系統設定畫面:

    1. Skin:
    點擊「white或metal」可以改變主畫面材質外觀,如下所示。

    2. Font colors:
    點擊「red或green」可以改變主畫面測量結果的顯示顏色,如下所示。

    3. Scroll direction:

    點擊「reverse或forward」可以改變長寬測量模式中,角落放大鏡內手動調整方向,如下所示。forward意指放大鏡中的物件移動方向和手指反向。reverse意指放大鏡中的物件移動方向和手指同向。

    4. Automatic save:

    點擊「on」可以將每次測量的結果,以Editable的格式自動儲存在相簿中。







    5. Time stamp:
    點擊「on」可以將每次測量的日期時間,印在要儲存的測試結果圖片中。如右圖所示。

  • 使用小撇步

    此處提供一些能夠改善精確度與使用方便性的小秘訣

    1. 曝光值(EV)調整,改善雷射光點辨識率



    (1) 適用情境:

    在某些情況下,畫面太亮,特別是雷射光點附近有其他特別亮的反光,有可能導致App沒有正確辨認雷射光點位置。



    (2) 調整曝光值(EV):

    將主畫面右下方的曝光值調低一些,可以讓雷射光點更清楚地被App辨識出來。.


    **注意:必須在按下「測量」鍵之前,先調整曝光值,對改善雷射抓點才有用。

    2. 雷射筆



    雷射筆功能方便您在臨時需要以雷射來指示某物時可快速取用。使用方式如下視頻所示:

    3. 放大鏡



    (1) 若放大鏡遮住了待測邊角,請用雙指按住放大鏡並拖曳到想要的位置;

    (2) 若要關閉放大鏡,請用單指雙擊放大鏡即可。
